产品用途
冲击电流发生器主要用于产生高幅值雷电冲击电流，用以检验电气元件和电涌保护装置耐受强冲击电流的能力。也可对氧化避雷器阀片和电气装置以及其他电气设备在运行状态下耐受冲击电流试验。广泛应用于电力设备制造厂、电力运行部门、科研单位和高等院校等。产品用于模拟各类雷电电流，如1/<20us 、4/10 us 、8/20us、18/40 us 、10/350us、10/1000us和2ms方波等冲击电流波形。
产品技术参数
额定电压 | ±50kVA/±100kVA |
2000mS方波冲击电流幅值 | 1.5kA±5% |
4/10μS冲击电流幅值 | 100kA±5% |
8/20μS雷电冲击电流幅值 | 40kA±5% |
30/80μS操作冲击电流幅值 | 2kA±5% |
18/40μS冲击电流幅值 | 20kA±5% |
以上参数仅供参考，详细方案欢迎垂询 | |
产品特点
本产品体积小、结构紧凑、调波方便。
本产品输出电流大(4/10uS波形达到100kA)。
电阻采用无感绕制方式，保证整体回路电感小。
采用恒流充电方式，充电电压稳定，不稳定度不大于±1%。
采用下球气缸推动触发方式，同步性能好，动作可靠。
采用自动接地开关将主电容器短路放电并经保护电阻接地。
每只主电容器套管上都串有一只大能量的无感吸能电阻，确保主电容器的安全。
可产生1/<20us 、4/10 us 、8/20us、18/40 us 、10/350us、10/1000us和2ms方波等冲击电流波形。
采用计算机测量控制一体化系统，自动化程度高，抗干扰能力强。
产品主要部件

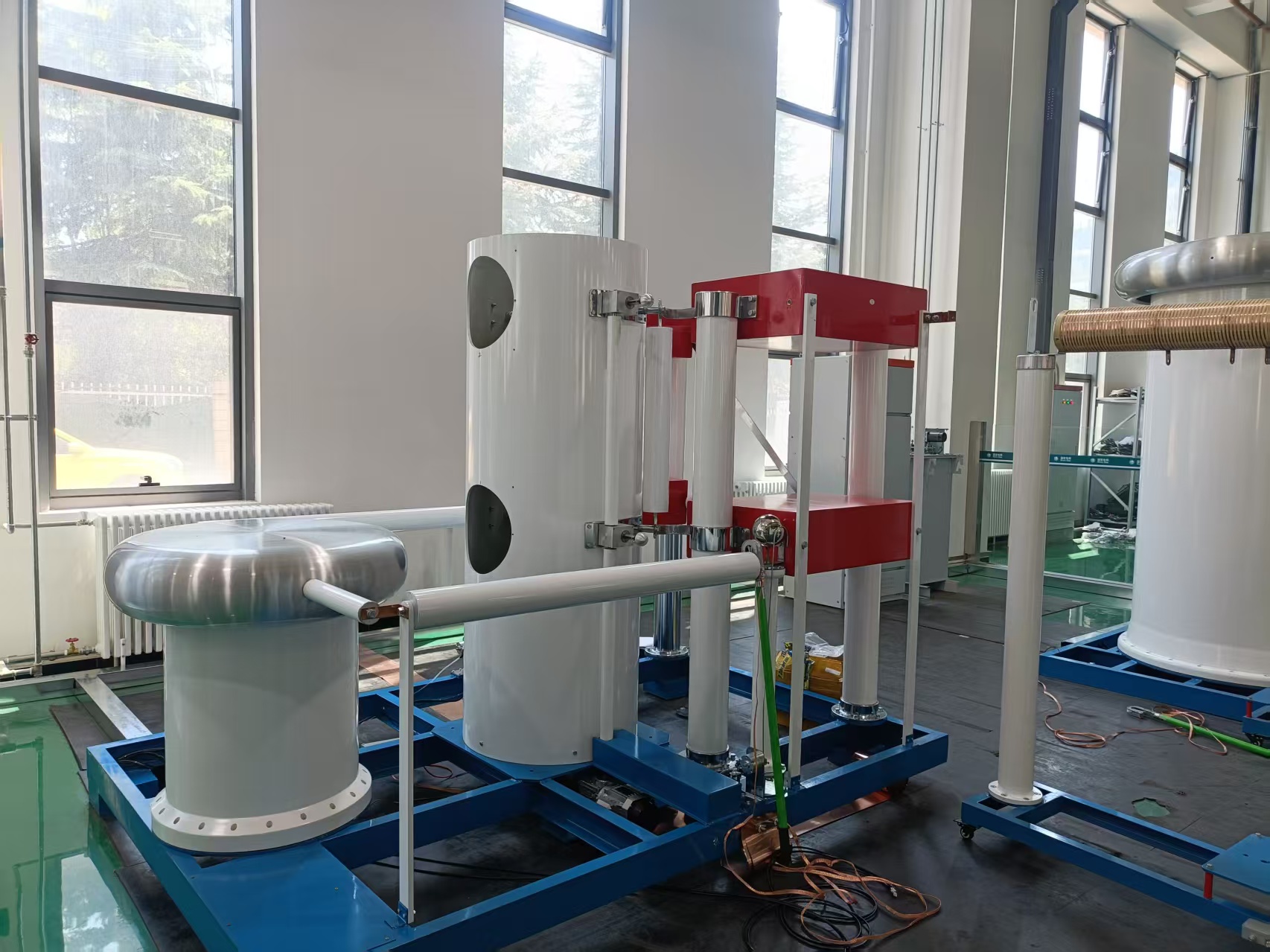

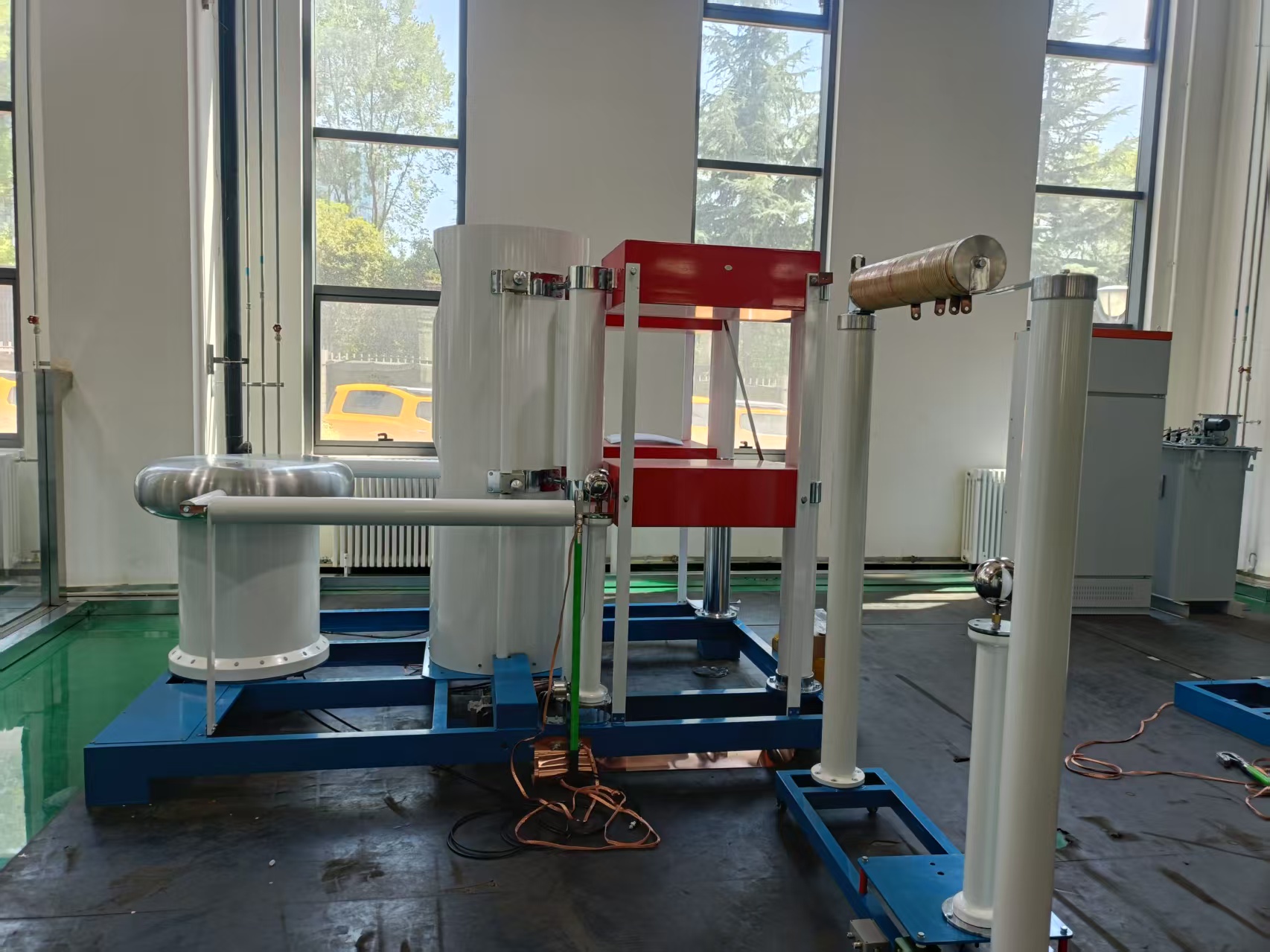

冲击电流发生器本体
恒流充电装置
试品架
分流器或罗戈夫斯基线圈
电阻分压器
控制系统
测量系统
